MP3播放器控制板開發設計

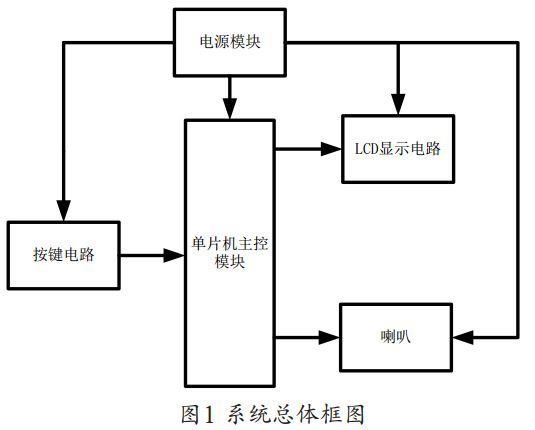

基于單片機MP3系統在日常生活中有著廣泛的應用前景，本文設計一款基于單片機MP3控制系統，利用按鍵實現個歌曲的切換，利用蜂鳴器的發聲原理實現對聲音的播放，利用LCD1602液晶顯示屏實現對音樂信息的顯示。如圖1所示，為系統總體方框圖。
該系統實現的功能主要有兩方面：（1）按鍵實現不同音樂的切換和播放；（2）實時顯示當前的播放歌曲的信息。
一、MP3播放器硬件設計
此系統主要由四個部分實現單片機MP3的功能，按鍵模塊作為輸入模塊，實現歌曲的切換等功能，單片機根據按鍵輸入信息，對LCD和喇叭進行控制，實現音樂的播放與顯示。
（一）單片機核心電路模塊：?jiǎn)纹瑱C(jī)主控電路主要實現兩個功能，系統上電復位和手動復位功能，以及給整個單片機模塊提供工作時基本功能。
（二）LCD顯示電路模塊系統：選擇液晶模塊實現對檢測到的溫度值進行顯示，選擇LCD1602顯示模塊，通過單片機的P0口實現與LCD的數據之間進行讀寫操作，單片機將音樂信息輸出給P0數據口，通過P0口實現對LCD的控制，實現對數據的顯示，P24、P25和P26引腳對LCD的命令引腳進行控制，兩個引腳根據LCD的讀寫時序?qū)崿F(xiàn)讀寫操作指令。
（三）按鍵電路模塊：按鍵功能也是一個重要模塊，按鍵功能主要四個功能分別是播放，停止，上一曲以及下一曲功能，四個按鍵分別單片機的P1.0到P1.4連接，分別對應的播放、停止以及下一曲和上一曲的功能。

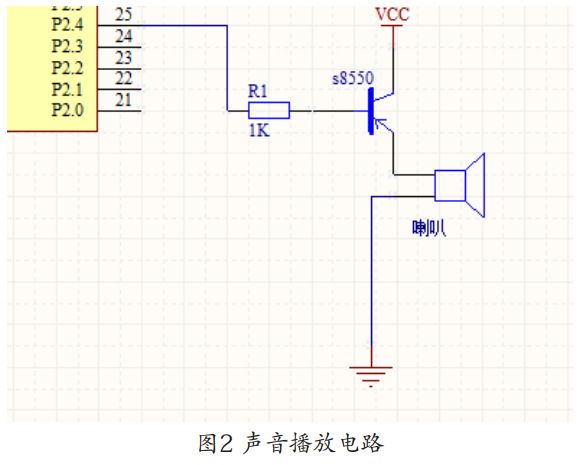

（四）聲音播放電路模塊：蜂鳴器電路如圖2所示的喇叭聲音播放電路，單片機的P2.4引腳對其進行控制，由于引腳直接輸出的信號較弱，所示采用了一個三極管對信號進行放大驅動喇叭，引腳P2.4輸出不同的脈沖頻率信號實現不同的音頻的輸出，信號經過三極管放大后，驅動喇叭播放音樂。
二、MP3播放器系統軟件設計
（一）主程序介紹：軟件是實現功能的核心，通過代碼以對CPU的工作進行控制，所以完美的軟件代碼對實現功能起著不可替代的作用。初始化程序包括存儲器初始化、時鐘初始化、LCD液晶顯示模塊初始化等。主程序首先對各個模塊和參數進行初始化，然后進入while循環，通過不斷的調用按鍵子函數讀取n參數，來實現對歌曲的調用和播放。
（二）歌曲子程序：歌曲子函數，主要是根據n值對播放那首歌曲進行選擇。歌曲播放子函數主要是同調用顯示子函數對歌曲相關信息進行顯示同時，通過讀取對應歌曲的音頻數值，修改定時參數實現對歌曲不同脈沖信號的輸出，實現對歌曲的播放。
總結
通過對基于單片機MP3系統的理論設計、軟件算法設計和到最后的聯合調試，該MP3自動控制系統還具有非常大的改進空間，總結主要有如下兩點。
（1）當前無線控制技術在智能化中應用非常之多，所以將無線技術結合到該單片機基于單片機MP3系統中是一個非常急切的問題；
（2）所有的系統不僅需要功能齊全，而且成本也是一個非常關鍵的因素，所以完善硬件電路的設計，降低MP3自動控制系統的設計成本也有待考慮。
