藍牙空調遙控控制系統方案開發
基于藍牙技術的空調遙控系統的設計與實現
隨著人們生活水平的提高，空調已成為生活中必不可少的家用電器。目前對于空調的控制大多是通過普通的紅外遙控器，僅僅能夠近距離手動控制空調，無法實現遠程控制，智能化程度不高。并且隨著家用電器的增多，遙控器的數目也是越來越多，使用時常?；煜?，人們也往往為找不到遙控器而苦惱。因此，一種隨身攜帶，使用方便，能夠控制多種電器的遙控器成為人們?nèi)粘Ｉ畹钠惹行枰?br/>
藍牙技術作為一項開放的全球統一的短距離無線通信協議標準，在家電聯網上具有天然的優勢，這些優勢體現在：（1）藍牙提供方便快捷的無線連接，節省大量電纜；（2）藍牙設備功耗低，最大不過100mW；（3）藍牙抗干擾能力強，保證各個家電之間互不干擾；（4）藍牙芯片的成本相對較低。
因此，本文提出基于藍牙技術的空調遙控系統的設計與實現。該系統采用單片機模塊實現空調的紅外遙控，并在單片機模塊上增加藍牙模塊，實現與Android手機的通信，而Android手機作為主控界面，發送命令讓單片機模塊執行。這樣，用戶只需一部Android手機，便可實現對空調的控制，具有廣泛的市場應用價值。
一、空調遙控系統總體框圖

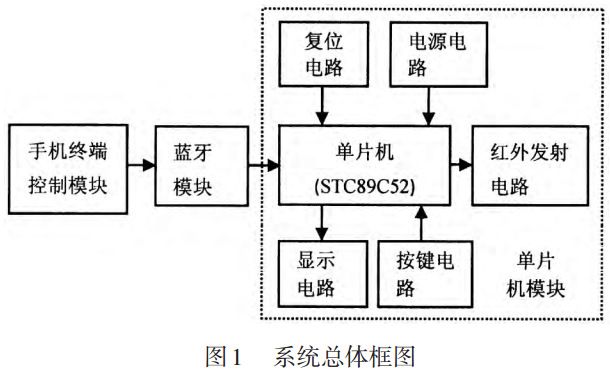

系統的總體框圖如圖1所示，包括以下三個模塊。
（1）手機終端控制模塊：分為藍牙搜索，藍牙命令匹配輸出和按鍵操作主界面三大子模塊。藍牙搜索負責搜索周邊藍牙設備并配對連接；藍牙命令匹配輸出負責將按鍵操作主界面的操作生成對應的命令并發送給藍牙模塊；主界面是主要的操作界面，包括藍牙設備選擇，按鈕操作以及命令發送情況等。
（2）藍牙模塊：該模塊與單片機相連，負責被搜索鏈接和將從手機發送過來的命令轉發給單片機，是手機終端控制模塊與單片機模塊通信的橋梁。
（3）單片機模塊：該模塊的功能是對藍牙模塊傳過來的命令做出響應，將接收到的空調開關或調溫命令發送給紅外發射模塊，當溫度進行調節時負責將調節后的溫度數字顯示在數碼管屏上。
二、藍牙空調遙控系統設計與實現
2.1硬件電路設計
本系統硬件結構以單片機(STC89C52)為核心，與之相連的電路主要有以下七個部分：藍牙模塊電路、紅外發射電路、存儲電路、電源電路、復位電路、按鍵電路和顯示電路。該硬件電路主要由發送、接收兩部分電路組成。由編號為J1的藍牙模塊接收到手機端的控制信息，發送給單片機進行處理，處理完后交給紅外發射模塊執行。其中，S1、S2、S3、S4是4個獨立式按鍵，分別控制空調開、關、加溫、減溫；S5是復位按鍵，復位的主要作用是把特殊功能寄存器的數據刷新為默認數據，單片機在運算過程中由于干擾等外界原因造成寄存器中數據混亂不能使其正常繼續執行程序（稱死機）或產生的結果不正確時均需要復位，以使程序重新開始運行；U3元器件是數碼顯示管，實時顯示調節的溫度；D1，D2是2個指示燈，綠燈亮起表示電路已經通電，紅燈閃爍一次表示執行了一次控制命令；D3是紅外發射頭，負責發射控制空調的紅外波。下面主要介紹藍牙模塊電路和紅外發射電路。
（1）藍牙模塊電路：藍牙模塊采用的是HC-06模塊，它是主從一體化的藍牙串口模塊，主從可指令切換，指令豐富齊全，使用簡單。
（2）紅外發射電路：由NE555集成電路和外圍電路構成。NE555為8腳時基集成電路，屬于555系列的計時IC的其中的一種型號，只需少數的電阻和電容，便可產生數位電路所需的各種不同頻率的脈沖訊號。其中，元件D3代表紅外發射頭，Q1是PNP晶體管。PNP晶體管的發射結要正偏，基區的電壓要比發射區的電壓要低，而集電極要使多數載流子空穴通過，集電區的電壓要比基區的要低。與單片機連接時只需將該模塊的引腳４與單片機的P3.4（T0）相連，發送單片機產生的指令。
2.2軟件設計
軟件設計包括單片機和手機端軟件設計。單片機軟件設計比較簡單，主要是將串口接收到的四個指令：空調開機，空調關機，加溫，減溫轉變?yōu)橄鄬?yīng)的紅外發射按鍵碼。首先，單片機和手機端協議好0x01指令代表加溫，0x02指令代表減溫，0x03指令代表空調開機，0x04指令代表空調關機。然后，單片機根據串口接收到的指令產生相對應的按鍵碼。最后，由紅外發射電路發射按鍵碼來控制空調動作。
手機端軟件設計借助于手機app—藍牙串口助手，在操作界面的按鈕點擊生成響應的操作指令發送給藍牙串口模塊。
三、空調遙控系統調試和效果圖
系統要真正的運行起來，并達到預期的要求，調試是必不可少的。上電測試是調試的關鍵，應該按照模塊測試的思想，分模塊測試系統。首先測試供電電源部分，看電源的提示燈是否點亮。然后測試系統的供電，上電后檢測有無器件發熱現象，若有應立即斷電，若沒有，再進行個元件的檢測。之后再檢查單片機的各部分功能是否正常，復位鍵能否使用，是否達到復位效果。同時要檢查晶振是否起振。本系統的調試過程中，最主要的困難在于紅外發射模塊的調試。發射時，原來的方案是使用定時器T0做38kHz的載波，用定時器T1作為計數器使用來控制高低電平的脈寬。而在調試過程中，卻沒實現，總是不能產生調制信號。分析原因可能是定時器T0進入中斷過于頻繁，而定時器T1中斷優先較低，使T1不能正常工作。隨后改成延時函數來控制高低電平的脈寬，才實現紅外調制。
調試成功后，進行了測試，測試結果如下：（1）遙控距離在10m附近信號仍然較強，操作響應和數據更新時間在1s內；（2）可隔著墻壁或木板鐵板等其他障礙物進行遙控，操作響應和數據更新時間在1s內，不受手機指向影響；（3）在高于4.0不同版本的Android手機上均可正常運行。
總結
本系統通過Android手機實現對室里空調的遙控功能。該系統選用藍牙模塊進行無線通訊，充分發揮藍牙無線傳輸速度快，距離遠，不受障礙物干擾的優點?？刂平K端安裝在手機上取代傳統的遙控器，省去找遙控器的麻煩。手機方便隨身攜帶，可隨時調節溫度，大大便捷了人們的生活，該技術在智能家居中具有很好的應用前景。
由于設計中沒有對空調進行任何改裝，所以單片機控制板只能放在空調外面，以后可以考慮將控制板安裝在空調內部，不影響空調外部美觀。最新的藍牙4.0控制范圍最大可以超過100m，而且速度、抗干擾能力、延時、安全性能等方面都有極大的提高，這將極大地促進智能空調，以至于智能家居的發展。
