感壓式電熱毯控制板開發
電熱毯是根據電熱絲通電發熱原理設計，一般采用整體線性電熱絲加熱方案，通過調節開關接人的電阻來設置高低兩個擋位以控制加熱功率，電熱毯工作方式為整體持續加熱方式或定時加熱方式。主要有以下3個方面缺點：首先，電熱毯采用的整體持續加熱方式容易使人產生不舒適感，尤其是在長時間使用過程中，會產生燒灼感，造成使用者的睡眠質量下降：其次，傳統電熱毯加熱區域固定，使用過程中能源消耗大，電能浪費現象比較嚴重；再次，傳統電熱毯自動控制功能不完善，具有一定的安全隱患，容易發生局部過熱現象，可能引起火災事故。
一、感壓式分控電熱毯的開發原理
1.1節能減排創新原理
電熱毯內部設置多點壓力感應模塊及自控開關模塊，實現電熱毯的自動感壓式分控分區域加熱。將電熱毯內部劃分為多個加熱區域，每個區域的電熱絲與總線開關之間采用并聯連接，由附屬壓力感應器及自動開關反饋控制，互不干涉，獨立工作，通過人體重力的壓觸反饋，實現只對人體壓覆區域的獨立加熱。
1.2功能升級方案
1)控制總線上設置測溫模塊、定時模塊以及白控開關，實現對工作溫度的精確監控和定時工作，有效減少全功率加熱時間，提高人體舒適性和使用安全性。
2)設置預熱功能模式，該模式采用全局加熱，提高用戶初始使用時的舒適度，當達到設置溫度或設定時間后即自動轉入壓力自控模式，提高產品節能效果。
二、感壓式分控電熱毯的技術方案
2.1壓力感應控制模塊工作原理
將電熱毯內部進行區域劃分，每塊域內單獨布置電熱絲，各塊區域之間電熱絲并聯連接。在每塊域內分別配置獨立控制的壓力感應開關，當人體壓觸壓力感應開關后，則導通回路傳輸信號給單片機，單片機控制晶閘，晶閘元件負責接通發熱絲線路使發熱絲工作。
2.2壓力感應檢測模塊設計
南輕觸開關和兩片絕緣片構成，將輕觸開關放存兩片絕緣片巾問，調整好兩片絕緣片的角度，形成貝殼形狀，提高感應的靈敏度。并在壓力感應檢測模塊整體外部包裹硅膠套，防水防電，提高安全性輕觸開關引出線兩路線。連接單片機以進行信號處理。當人體通過自身重力壓觸壓力感應開關S1時，壓力感應開關接通向單片機P2.0接口發送高電平信號，當單片機接口P2.0接口接收到高電平后，經過內部代碼的設置，會從P1.7接口向晶閘管發送高電平信號，從而導通晶閘管兩端電路，使電熱絲與電源接通，從而使區域一加熱。同理，當人體通過自身重力壓觸壓力感應開關S2后，會向單片機P2.1接口發送高電平信號，單片機從P1.7輸出高電平使區域二加熱。各個加熱區域及開關采用并聯處理，互不干涉，單獨工作。
設置預熱模式原理：在總線上設置溫控傳感器、定時器和自控開關，將采集的溫度信息傳輸給單片機，當溫度達到設定值或定時時間到達設定值時，控制晶閘開關的通斷，進而控制電熱毯的工作方式與狀態。
溫控監控模塊設計：總線路上添加測溫模塊。將測溫模塊的熱敏電阻測溫頭放置在電熱毯內部，當達到設置溫度，單片機控制繼電器斷開，總電路停止工作。
定時與自控開關模塊設計：總線路上添加定時模塊。將定時模塊與測溫模塊串聯連接.當達到設定時間，單片機控制繼電器斷開，總電路停止工作。
單片機控制系統設計：壓力感應模塊導通，將一端接口置于高電平，單片機收到高電平信號后，經過內部自寫程序處理，將會在另一端接口輸出高電平，控制晶閘管使電源與該區域的電熱絲導通發電。

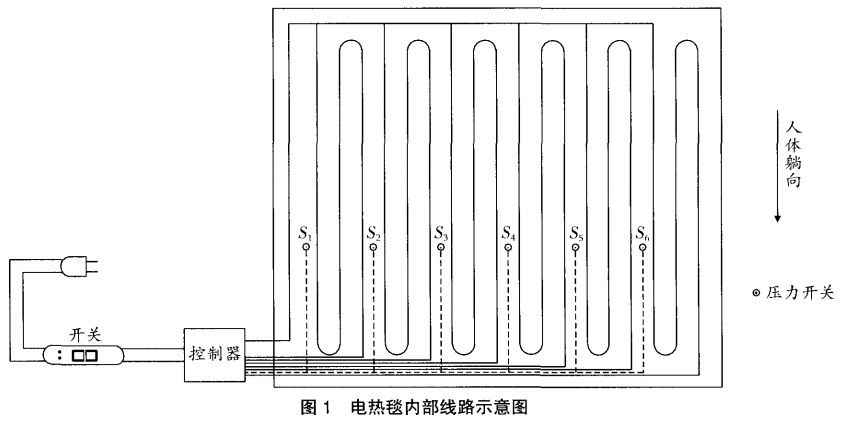

分塊區域內電熱絲設計：采用硅橡膠電熱線，使得每個域內加熱功率均為20w。每個區域內盤置3.6m發熱絲，以“s”型繞制，相鄰兩根發熱絲之間間隔安全距離為75mm，防止相互加熱而導致過熱。分析人體結構，將壓力感應開關放置于電熱毯中上部區域，控制與人體躺向相同的區域發熱絲。圖1為電熱毯內部線路示意圖。
總結
感壓式分控電熱毯的開發方案為傳統工業產品的創新升級提供了一種簡捷易行的思路，技術開發難度不高，適合一般科技人員。由于它所采用的技術內容與方案都是成熟技術的移植與集成，因此新產品性能穩定，增加成本不多。由于受到家能減排政策的大力支持，因此產品的整體形象獲得了大幅提升，能夠快速進行市場推廣。
