電飯煲模糊控制板設計開發
隨著電子技術的發展以及人民日益增長的需求，各種電子產品進入了大眾生活，其中電飯煲是一個應用極為廣泛的電子產品。傳統的電飯煲可以基本實現煮飯的功能，但難以達到較好的烹飪效果。隨著傳感器技術以及智能控制技術的發展，基于單片機控制的電飯煲能夠按照煮飯的工藝過程實現模糊控制的煮飯功能，達到較好的烹飪效果。本文應用MC68HC08JL3芯片作為控制芯片，實現了一款智能電飯煲的軟硬件設計，使得該電飯煲具備：LCD顯示、按鍵讀取處理、ADC、模糊控制煮飯等功能。
一、電飯煲控制板設計思路

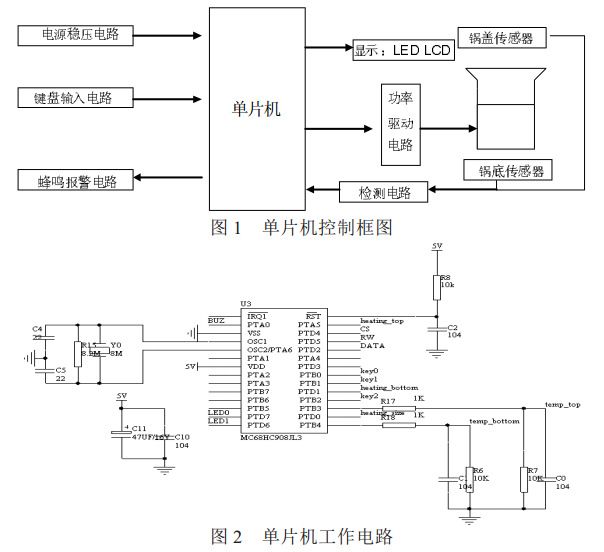

控制器的控制電路按照?qǐng)D1進行設計，電路包括7個部分：?jiǎn)纹瑱C(jī)、電源及穩壓電路、鍵盤輸入電路、蜂鳴報警電路、LED顯示電路、溫度檢測電路及功驅動電路。在進行電路設計時，將電源處理、外部信號驅動和讀取的電路做一塊PCB板，將控制電路做一塊PCB板。
本文使用68HC08JL3芯片作為控制芯片，實現控制板電路圖設計。該控制板包括外部接口、LED顯示、液晶顯示、按鍵部分的電路、單片機工作電路。
二、電飯煲模糊控制機理
機械式電飯煲由于沒有溫度傳感器的探測，只能機械地將鍋底溫度加至103攝氏度左右之后就停止加熱進入保溫，雖然加熱過程也能經歷幾個工藝階段，但是由于缺乏時間的控制，無法做出很可口的米飯；模糊電飯煲可以實現吸水、加熱、沸騰、燜飯、膨脹等多種功能，而這些功能都能取得理想效果。特別是，米飯的質量是關鍵的加熱階段所決定的，而在這一階段還需要推算出米量。過去的電飯煲是難以實現的。本文著重介紹便于單片機系統編程實現、實際可行的模糊推理方法。
2.1電飯煲米飯量的模糊推理
在模糊控制的電飯煲中，控制過程的各階段加熱控制及加熱時間是和米飯量有關的。因此，米飯量的測定是第一個關鍵步驟，其后的過程則依據米飯量進行相應的控制。在電飯煲工作的吸水階段，由于初始條件的不確定，用戶可能使用熱水熱鍋，也可能使用冷水冷鍋進行煮飯，使得在吸水階段難以對米量進行測定，因此米飯量的測定只能是在加熱階段進行的。

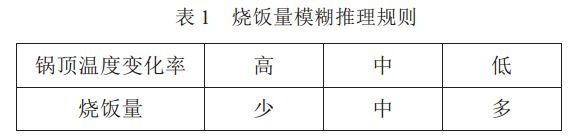

如果用戶是按照指定的刻度加水的，在加熱階段，如果鍋內升溫很快，則可以判定米量較少，如果鍋內升溫較慢，則可以判定米量較多。有兩個熱敏線可以進行鍋內溫度的讀取，分別讀取鍋底和鍋?lái)數臏囟?，由于鍋底溫度相?dāng)于測定的是米的溫度，米和水在加熱時難以形成對流，溫度交換較差，所以鍋底的升溫很快，比較難以反映整個鍋體內的升溫情況，而鍋蓋的溫度則能直接反映鍋內溫度變化情況。因此，可以使用鍋?lái)敎囟?時間曲線的斜率反映米量的多少，斜率較大的米量少，反之則米量多。推理規則如表1所示。
在單片機編程當中，考慮到單片機的內存限制與計算速度的問題，可以按照以下步驟進行米飯量測定規則的設定：
（1）設定鍋?lái)敎囟鹊牡烷撝礣mp_Low及高閾值Tmp_High，其中Tmp_Low的值不能低于使用熱鍋熱水吸水階段結束時鍋?lái)敎囟鹊闹?，Tmp_High不能高于水沸騰時鍋?lái)敎囟鹊闹?，這兩個數值都需要試驗之后確定，不同型號的電飯煲，由于結構的差異，所確定的閾值也不同。
（2）按照介于少米量與中米量之間的米量、介于中米量與多米量之間的米糧分別煮飯，計算鍋?lái)敎囟扔蒚mp_Low升到Tmp_High所需要的時間，分別得到Time_Small和Time_Big。同樣，存在結構差異的電飯煲，這兩個量也是有所差異的。

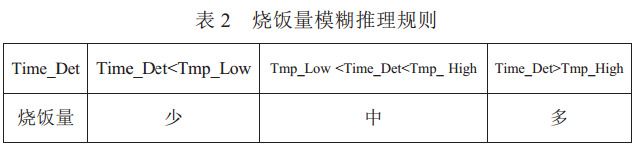

（3）煮飯過程中，如果鍋?lái)敎囟扔蒚mp_Low升到Tmp_High所需要的時間Time_Det，如果Time_Det<Tmp_Low，則判定當前煮飯量為少米量，如果Time_Det>Tmp_High，則判定當前煮飯量為多米量。否則為中米量。推理規則如表2所示。
2.2電飯煲工作過程控制
煮飯的加熱階段測定了米量，則加熱階段的整體時間控制與沸騰和燜飯階段的加熱盤火力控制則由米量的多少?zèng)Q定。

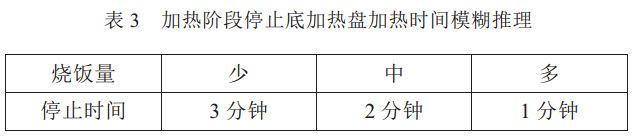

前文提到加熱階段的時間控制在10分鐘左右口感較好，實際加熱中，按照一定的火力大小，當加熱到水沸騰時，根據煲體的不同會有所區別，本文使用的電飯煲需要6-9分鐘加熱到水沸騰，米量多時需要的時間較長，米量少時需要的時間較短，為了基本滿足10分鐘的時間要求，最后剩余1-3分鐘時間將停止底加熱盤的加熱，同時開啟頂加熱盤，加熱至頂溫為100度左右，一方面防止蒸發的水汽冷凝，另一方面為下一階段整個煲體的均勻加熱做準備。因此在加熱階段停止底加熱盤加熱時間根據米量不同，有所不同，對應關系見表3。
實際程序編寫過程當中，也可以將加熱階段時間確定為10分鐘，底加熱盤加熱時間與停止加熱的時間累計為10分鐘。

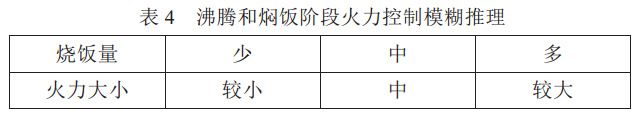

沸騰和燜飯階段應當維持在20分鐘左右，而燜飯階段結束的條件是由溫度來確定的，因此兩個過程的時間把握則需依靠加熱盤的火力大小控制。在這兩個階段，米量比較多時，應當采用大火力加熱，米量比較少時，應當采用小火力加熱，以確保兩個階段的累計時間約為20分鐘。對應關系見表4。
2.3智能煮飯程序設計
按照煮飯的工藝過程，使用單片機控制的電飯煲可以將煮飯過程劃分為幾個階段，不同階段采用的加熱方式不同。

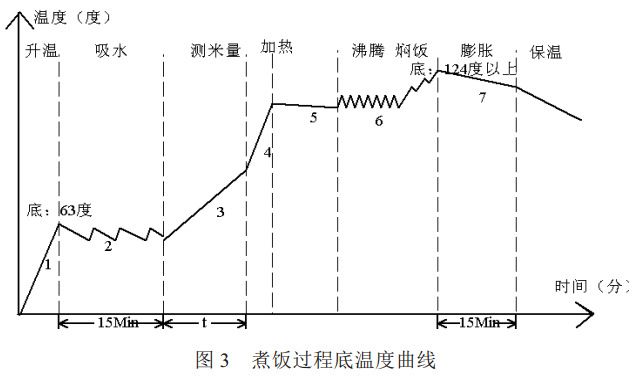

在煮飯過程中，底溫度隨著煮飯過程階段的變化，呈現出如圖3的曲線，其中縱坐標為溫度，橫坐標為烹飪時間。智能煮飯過程中，幾乎所有需要底加熱盤加熱的過程都需要使用間歇加熱的方式進行加熱，這是因?yàn)椋?br/>
（1）底加熱盤的加熱功率較大，220V供電的情況下，一般達850W以上，連續加熱極易使得鍋底溫度迅速升高。（2）煮飯時，是生米與水的混合物，其中生米接近鍋底，水在米之上，加熱時，靠近鍋底的米升溫較快，而與水不能形成對流，無法很好地交換溫度，若底加熱盤持續加熱會導致米的溫度升高很快，水的溫度升高較慢，影響米的吸水，也不能使得整個鍋體均勻加熱。（3）根據不同烹飪功能的需要，所需要的加熱火力有區別，通過控制加熱占空比，可以控制加熱盤的火力。
因此，在進行智能煮飯時，需要對底加熱盤的進行間歇式控制，采用一定的占空比控制加熱的過程。相同時間長度的一個加熱周期中，底加熱盤開的時間越長，加熱的火力越大，底加熱盤開的時間越短，加熱的火力越小。通常會采用20~30秒的加熱周期，如果加熱周期太短會使得繼電器經常開開合合，縮短繼電器的使用壽命。
三、電飯煲軟件設計

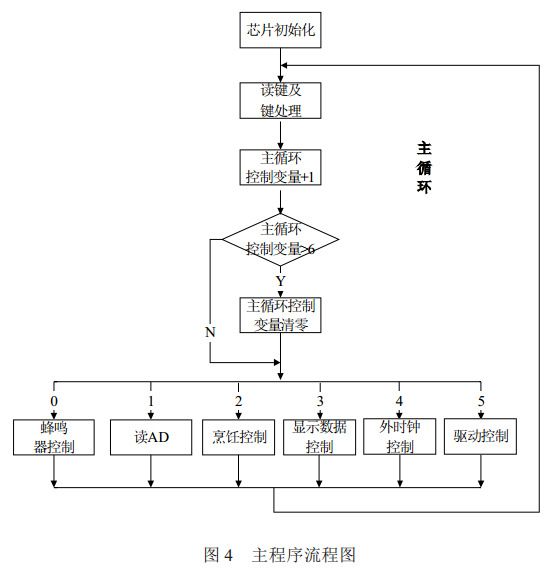

如圖4所示，主程序包括初始化程序和主循環程序。
（1）芯片初始化：對寄存器、輸入輸出端口、變量進行初始化；
（2）讀鍵及鍵處理：程序設定2ms讀一次鍵；
（3）蜂鳴器控制：使用無源蜂鳴器；
（4）讀AD：程序250ms讀一次AD，并將其轉換為鍋蓋、鍋底溫度；
（5）烹飪控制程序：按照上節所述內容，對應各階段控制要求，完成模糊煮飯功能，根據不同的執行階段，確定底加熱盤占空比以及確定側加熱盤、肩加熱盤的加熱標志，不直接處理輸入輸出端口；
（6）顯示數據控制：完成液晶顯示內容的設置；
（7）外時鐘控制：提供秒平臺、分鐘平臺，供階段計時及占空比計時使用；
（8）驅動控制：為下層控制程序根據占空比確定是否應當開底加熱盤，設置底加熱盤的標志位，也不直接處理端口，然后則根據上層烹飪控制程序得到的標志，進行端口的處理，控制加熱盤工作與否；
（9）定時器溢出中斷程序：雖然在流程圖中沒有繪制，但實際作為單獨的函數需要編程處理，完成蜂鳴器響聲控制、2ms、250ms、1s計時，并處理相應標志位。
總結
通過機械式電飯煲和按照本文方法實現的模糊控制電飯煲的對比，可以發現相對于機械式電飯煲，模糊控制電飯煲所煮的飯口感更佳，而且飯煲各個部位的米飯口感都基本一致，不會像機械電飯煲一樣，當煮的飯多時，煲體上側的米飯與煲體下側的米飯效果相差較遠。
