掃地機器人解決方案：工作原理與硬件構成
當前，掃地機器人非常流行，今天講解一下組創微電子這套掃地機器人解決方案，讓我們來認識一下掃地機器人的工作原理和硬件構成。

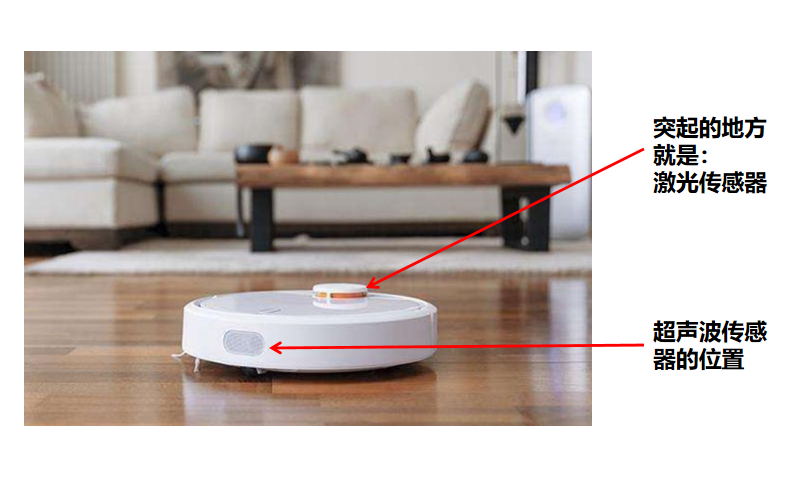

掃地機器人眼睛，耳朵，如何知道房間是什么樣子？房間里柜子，鞋子，床，座椅，人都在什么地方？他能不能知道這些東西都是什么？激光導航傳感器，主要是構建反射物的輪廓，通過輪廓來對比這個物體大致的現實產品。
掃地機器人的耳朵：其實就是麥克風。一個麥克風+CPU芯片中的語音智能算法，掃地機器人就可以跟你對答如流了。

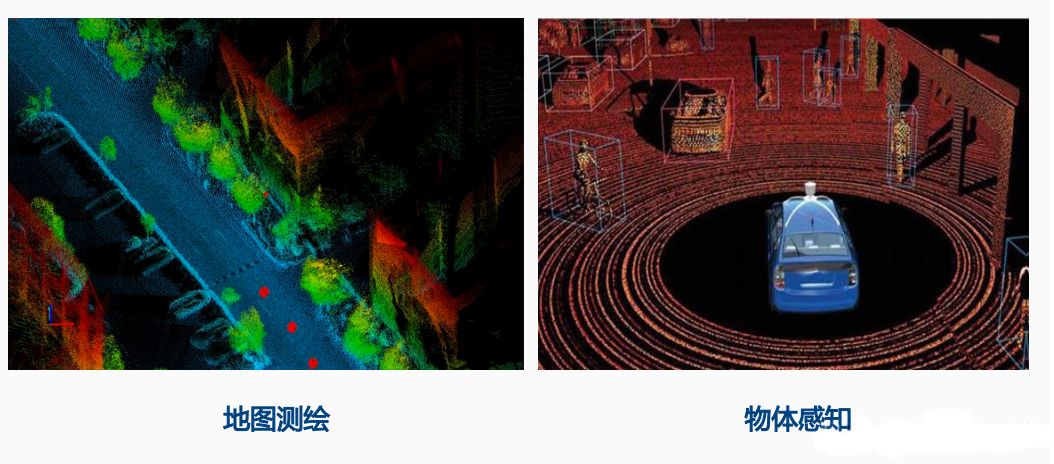

掃地機器人的眼睛：就是激光雷達，激光雷達主要用來測量距離和識別物體。

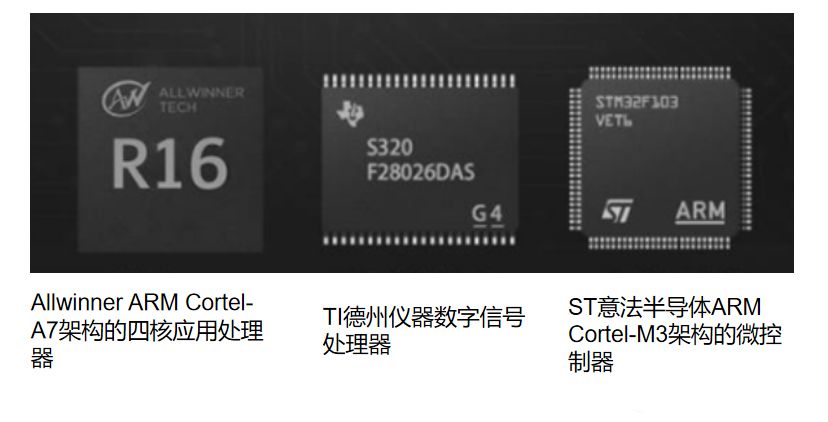

大腦+小腦，也就是掃地機器人的核心處理器：3大核心處理器

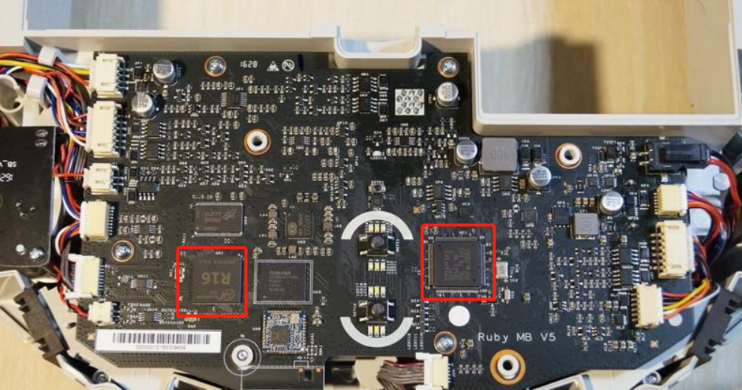

1、主控制芯片主要用來做上層應用。包括操作系統及語音，視覺，UI界面交互都是由主控芯片管理，例如小米掃地機器人使用的Allwinner ARM Cortel-A7架構的四核處理器。
2、微控制器主要用來進行路徑規劃。運行SLAM導航算法，建立房間虛擬三維空間地圖。
3、數字信號處理器。這主要是為控制芯片進行路徑規劃后，下發指令給執行的電機，包括舵輪（掃地機人前進，轉向的輪子），掃地刷的電機，吸塵器的電機，讓這些電機工作。

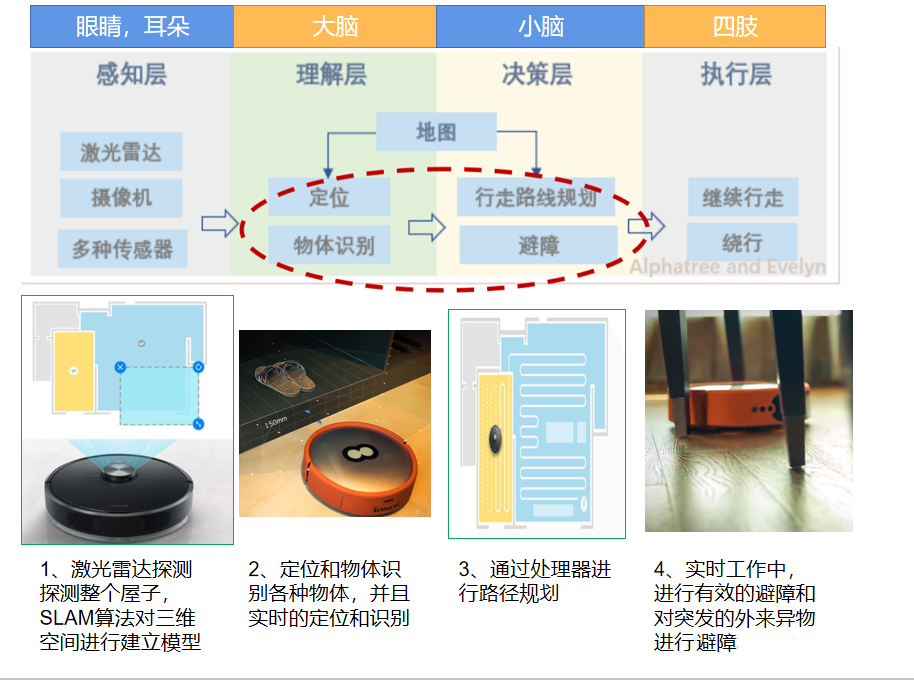

掃地機器人的大腦主要用來規劃路徑，避障，以及人機交互，例如：人類設定打掃范圍，以及語音指導掃地機器人進行打掃，都需要處理器進行處理后，將指令下發到執行機構。
小腦屬于跟執行層最近的控制區域，例如我們上面說的，后面兩個處理器：數字信號處理器和微控制器都是對執行層（電機），進行控制和回饋外部信息的處理器。

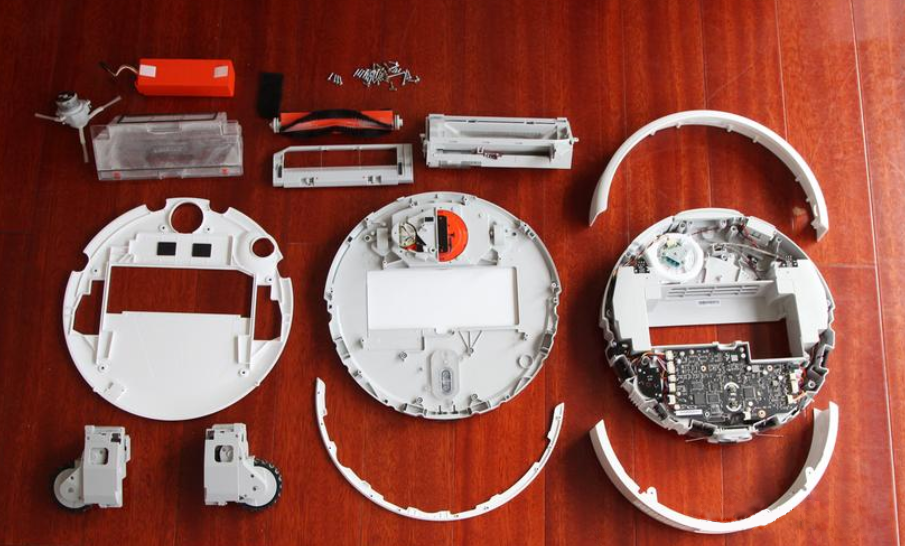

掃地機器人執行機構為三種：
行走的舵機，掃地的電機，吸塵器電機。掃起來的灰塵被吸入存儲區就是掃地機器人的工作過程。

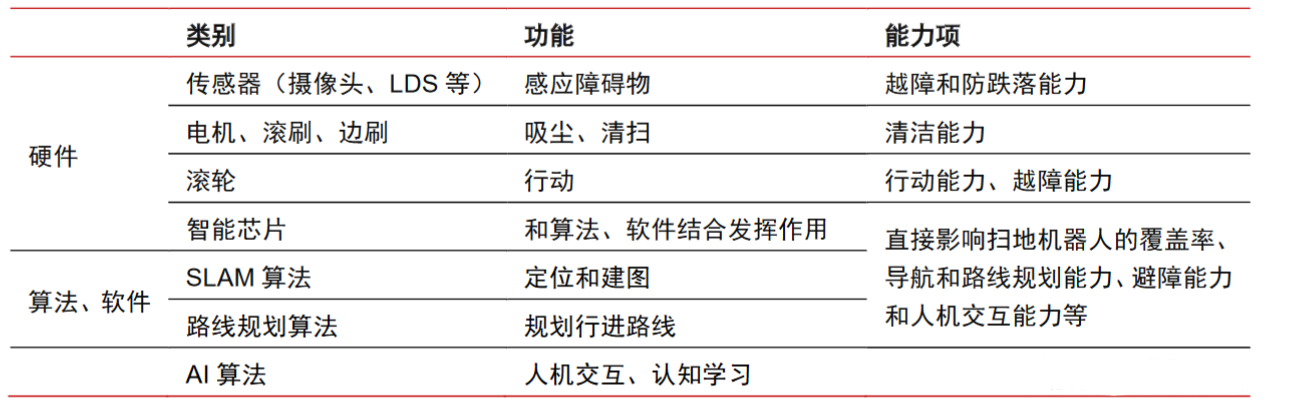

所以行業內的掃地機器人廠商，核心技術基本上都聚焦在激光導航和路徑規劃上面，還有會添加一些人性化的設計，例如語音互動等等。
