擴音器方案開發
無線擴音器大致經歷了四個階段的歷程。第一階段是FM無線擴音器，因?yàn)镕M成本比較低，在價錢方面是非常吸引人的；但是，F(xiàn)M無線擴音器操作比較麻煩，耐用比較差，而且還容易受收音機信號的干擾，出現雜音和呼嘯聲。第二個階段是2.4G外置無線擴音器，有效解決了第一階段擴音器的大部分問題；這一階段的擴音采用的無線鼠標的工作原理；具有免設置、不收FM收音機和手機等信號干擾、無線范圍可達50米；但是接收器的插孔容易損壞，而且要給3個設備進行充電。第三個階段是UHF內置無線，有效解決了第二階段擴音器的大部分問題；利用KTV麥克風原理開機相連，具有免設置、不受信號干擾、無線達到30米的范圍等特點，但是它的無線范圍不夠廣，穿墻性差。第四個階段是2.4G內置無線擴音器，有效解決了第三階段擴音器的所有問題；具有免設置、內置2.4G無線、拒絕所有信號干擾、無雜音呼嘯、無線距離50米、可穿墻、充電容易和功耗小等特點。第四階段的無線擴音器采用了藍牙技術。
可以看出，藍牙技術在擴音器中的應用，解決了無線擴音器在音質、操作、使用范圍等方面的問題。隨著生活質量的提高，人們對生活享受的要求也越來越高。擴音器作為人們用來保護嗓子實現擴音的設備，音質、性能方面的提高會越來越受歡迎。所以，現階段研究藍牙技術在擴音器中的應用是非常有必要的。
一、藍牙技術的概述
了解藍牙技術前，我們先來了解一下2.4G技術。2.4G技術是一種短距離無線傳輸技術，具有雙向傳播、抗干擾性強、傳輸距離遠和耗電少等優點。所謂藍牙技術就是一種基于2.4G技術的無線傳輸協議，由于采用的協議不同，所以有區別于其他的2.4G技術。也就是說，藍牙技術實際上就是一種短距離的無線通信技術。
藍牙是一種短距離無線通信的技術規范，它由于體積小、功耗低等特點，被應用在大部分對數據傳輸速率要求不高的移動便攜設備之中，擴音器只是其中的一種。藍牙技術主要具有以下幾個特點：
（1）全球范圍內適用。藍牙工作在2.4GHz的ISM頻段，是通過各國的無線電資源管理部門許可適用的頻段。
（2）同時可以傳輸語音和數據。藍牙采用電路交換和分組交換技術，支持異步數據信道、三路語音信道以及異步數據與同步語言同時傳輸?shù)男诺馈?/span>
（3）可建立臨時的對等連接。根據藍牙設備在網絡中的角色，可設置主從藍牙設備，實現主從設備的點對點的通信。
（4）高抗干擾能力。由于開放性使用的ISM頻段的無線設備非常多，藍牙技術采用了跳頻的方式來擴展頻譜，而且跳頻的順序是偽隨機的，所以抗干擾性強。
（5）藍牙模塊體積小、易于集成。功耗低。開放的接口標準。SIG為了推廣藍牙技術的應用，公開了全部的藍牙技術標準。
（6）成本低。隨著市場的需求越來越大，藍牙芯片和藍牙模塊的開發也越來越多，導致藍牙產品的價格也相應地飛快降低。
二、藍牙擴音器的應用
在藍牙技術之前，大部分的擴音器都是僅僅實現擴音器與話筒的信號連接，而不能實現電腦、手機等信號的連接。藍牙技術的出現，擴音器可以實現麥克風信號的擴音之外，還能連接手機、電腦等藍牙設備，實現擴音。這樣，給擴音器帶來了新的發展空間。擴音器的主要由麥克風、功放電路及音箱三部分組成。藍牙技術主要應用在擴音器的麥克風和音箱兩個部分。根據擴音器使用的情況，導游和教師使用的頻率最高，接下來將介紹藍牙擴音器在導游和教師方面的使用必要性。
2.1藍牙導游擴音器
大家都知道導游是經常要帶隊外出，在路途中要不斷地給游客講解景點。導游使用擴音器給大家講解旅程安排和景點時，無線擴音器都比有線擴音器更加方便攜帶和使用。無線擴音器的品種很多，基本上都能實現這些要求。從音質方面要求來看，2.4G無線擴音器、UHF無線擴音器、藍牙擴音器都能實現這些要求。但是，如果導游一路都要給大家一直講解景點，就不免對導游的嗓子帶來了一定程度的要求，而不講解又會導致旅客對景點的認識不充分。那么用電腦或者手機給旅客播放景點講解音頻，就可以充分解決這些問題。如何用電腦和手機讓旅客能享受到大聲清晰的講解，成了對導游的考驗。有些導游帶個大音箱放在車上，有些導游播放的音質出現了很多的問題，導致旅客出現了各種各樣的抱怨。藍牙擴音器的出現，可以充分解決這些問題。首先藍牙擴音器體積小，方便攜帶；聲音信號不容易受到干擾，音質較好；最重要的是可以連接無線麥克風、手機、平板電腦等移動設備。為了配備手機、平板電腦的使用，藍牙麥克風是無線擴音器的一種優質選擇。從所有設備的攜帶、音質方面考慮，導游擴音器中采用藍牙麥克風是非常有優勢的。
2.2藍牙教師擴音器
老師在講課的過程中，需要講很多話，嗓子很容易受到傷害，為了能使學生清晰地聽課，老師又能保護好嗓子。擴音器在教師中的應用就是非常廣泛的。
藍牙擴音器在教師中除了有在導游方面使用的同等優點外，還有兩方面的應用特點。一是便攜式的藍牙擴音器系統；由于擴音器輕巧便于攜帶，可以隨時方便攜帶使用。二是多個藍牙麥克風、匹配一個藍牙擴音器的系統；教師只需要帶藍牙麥克風，就可以在按照了藍牙擴音器的課室使用擴音器；由于藍牙技術易于連接，大大減少了學校在擴音器中使用成本，也給每個老師帶來了很大的方便。
由于大多數功放只能接收模擬音頻信號，對應的各集成電路的接口幾乎都是模擬的，因此模數轉換和數模轉換就需要反復進行。然而，這樣的過程會引入量化噪聲，導致音質有所下降，從而效果無法達到最佳。數字功放在功耗和體積上占有絕對的優勢，已廣泛應用于汽車音響和要求較高的重低音有源音箱。本文設計了一款數字?jǐn)U音器，該擴音器具有電路簡單、開發周期短、穩定性高等特點。
三、擴音器總體方案設計
本文設計的數字?jǐn)U音器主要采用D類音頻功率放大器元件，該元件的作用就是把來自音源或前級放大器的弱信號放大，從而達到設計的要求。設計的數字?jǐn)U音器具備以下功能H]：①放大音頻；②調節音調；③調節音量。

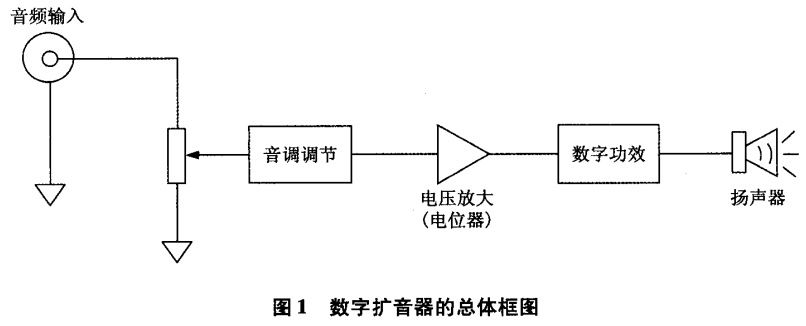

數字?jǐn)U音器主要由4個模塊構成(見圖1)，包括音頻輸入、選頻網絡、放大模塊、數字功放。4個模塊的作用如下所示：
(1)音頻輸入。檢測的聲音被采集后送到控制系統。(2)選頻網絡。利用電阻電容的分頻網絡實現音調調節。(3)放大模塊。利用運算放大器構成的放大電路對信號電壓進行放大。(4)數字功放。利用數字電路的原理對音頻信號進行電流放大，從而驅動揚聲器。通過滑動變阻器的調節改變輸入信號的頻率，然后通過選頻網絡將頻率調節到預期值，再通過電壓放大器調節音調的大小，最后信號傳輸?shù)紻類功放芯片。通過電流放大促使功率放大來驅動揚聲器工作，最終達到數字信號放大的設計要求和預期效果。
四、數字?jǐn)U音器硬件設計
4.1電源電路設計

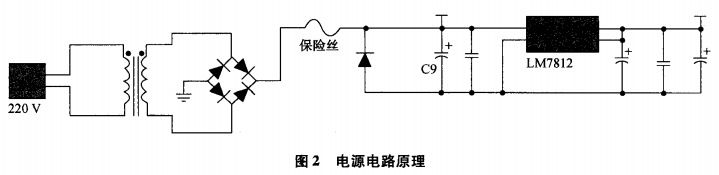

本文主要采用橋式整流電路，該電路的原理比較簡單。電源電路將220V的交流電壓轉變?yōu)?2V的直流電壓，電源電路原理如圖2所示。
利用變壓器的特性將220V的電壓轉化為一個低壓交流電，然后經橋式整流電路轉變成脈動的直流電加到電容C9，再經過濾波作用產生一個15V的直流電壓，這部分電壓提供給功率放大器；15V直流電壓經過LM7812的降壓作用產生一個12V的直流電壓，該直流電壓符合運算放大器工作的要求。
4.2音量調整電路設計
音量調整電路的核心器件是一個電位器R10，R10的主要作用就是分壓。按照一定的規律或比例在變阻器上滑動浮點，產生不同的輸出值，從而完成音量的調整和改變。
4.3音調調整電路設計
音調調整電路設計采用的是反比例運算放大器，由電阻和電容形成一個選頻網絡，通過改變電容兩極板間的距離和正對面積來改變電容的大小，從而改變網絡的頻率以實現音調的調整。
4.4數字功放
D類功放對信號進行轉換，損耗幾乎為零，因此電源的利用率非常高。本文設計主要以D類功放為主。功率放大電路由4個組成部分，分別是電路供電、信號輸入、功放處理和信號輸出n。數字功放芯片采用TDA8932芯片。輸入的音頻模擬信號經過脈沖寬度調制處理后，按照一定的比例形成一個脈沖鏈，被放大的信號再由低通濾波器將高頻部分濾除，得到一個被放大的輸入信號波形來驅動揚聲器，最終達到數字信號放大的目的。
本文設計的數字?jǐn)U音器主要由4個重要組成部分，分別是電源電路、音量調整電路、音調調整電路和數字功放電路，每個組成部分都起著至關重要的作用。音頻信號經電流放大，從而驅動揚聲器，最終達到音頻放大、音調和音量調節的效果。
結語
隨著科技的更新，人們生活水平的提高，人們對生活的品質要求越來越高。作為比較成熟的新技術之一的藍牙技術，在無線系統中將應用的更廣泛。為了順應技術發展的需要，我們應該致力于完善藍牙技術，并讓它應用得更加廣泛。
以上就是我們深圳市組創微電子有限公司為您介紹的擴音器方案詳情。如果您有擴音器的電子功能開發需求，可以放心交給我們，我們有豐富的電子產品定制開發經驗，可以盡快評估開發周期與IC價格，也可以核算PCBA報價。我們是多家國內外芯片代理商：松翰、應廣、杰理、安凱、全志、realtek，有MCU、語音IC、藍牙IC與模塊、wifi模塊。我們的開發能力涵蓋了PCB設計、單片機開發、藍牙技術開發、軟件定制開發、APP定制開發、微信公眾號開發等軟硬件設計。還可以承接智能電子產品研發、家用電器方案設計、美容儀器開發、物聯網應用開發、智能家居方案設計、TWS耳機開發、藍牙耳機音箱開發、兒童玩具方案開發、電子教育產品研發。
